Grundgrößen
Grundschaltungen
Praxisbezug
gem. Schaltungen/Leistung/Arbeitskosten
Random
100
Nennen Sie die Einheit für die elektrische Stromstärke!
A (ampere)
100
Ergänzen Sie: in einer Reihenschaltung ist die Stromstärke...
...überall gleich groß.
100
Nennen Sie die Spannungsart, Spannungshöhe und Frequenz einer Steckdose!
230V AC 50Hz
100
Wie viele Widerstände braucht man mind. für eine gemischte Schaltung?
3
100
Wo macht Herr Hassel seinen wohlverdienten Sommerurlaub?
a) Traumreise mit Freundin nach Madagaskar
b) Erholungsurlaub mit Freunden in Dänemark
c) Malle ist nur einmal im Jahr - mit der Fußballmannschaft
b) Dänemark
200
Nennen Sie zu 2 elektrischen Größen (außer Stromstärke) das Formelzeichen und die Einheit!
U in V
R in Ohm
200
Durch welchen Widerstand fließt der größte Strom?
Durch den obersten (10 Ohm)
200
Nennen Sie 2 Beispiele für eine Parallelschaltung!
Steckdosenleiste, Spannungsmessung, Selbsthaltung, ODER-Funktion, Deckenlampen
200
JOKER
200
Mit welchem E-Mail-Nutzer-Namen meldete sich ein Schüler bei mir krank?
a) Döner Boy
b) Vape King
c) Beer Dude
Richtige Antwort:
a) Döner Boy
...ich hoffe, Sie haben sich mit dem E-Mail Account nicht beworben!
300
Wieviel mV entsprechen 0,4kV?
4*10^5 mV= 400.000 mV
300
Geben Sie die Spannung U3 in V an! (Tafel)
Siehe Tafel
300
Nennen Sie 3 Wirkungen des elektrischen Stromes! Geben Sie jeweils ein Beispiel zur praktischen Nutzung der Wirkung.
z.B. magnetische Wirkung -> Elektromotor
Wärmewirkung -> Heizwiderstand/Herdplatte
Lichtwirkung -> Leuchtmittel
chemische Wirkung -> Elektrolyse, Galvanik
phyisiologische Wirkung -> Weidezaun, Elektroschocker
300
Wie teuer ist ein 100W Fernseher, der durchschnittlich 2:40min am Tag läuft? Tarifpreis: 30 Cent/kwh
K=P*t*TP mit t=160min / 60min/h= 2,66h
K= 0,1kW*2,66h*0,3€/kWh=0,08€ pro Tag (29€ im Jahr)
300
Nennen Sie 3 der 10 beliebtesten Ausbildungsberufe 2023!
1 Kaufmann/-frau für Büromanagement 22.950
2 Kraftfahrzeugmechatroniker/-in 21.591
3 Verkäufer/-in 21.225
4 Kaufmann/-frau im Einzelhandel 17.799
5 Fachinformatiker/-in 17.562
6 Medizinischer Fachangestellte/-r 17.406
7 Industriekaufmann/-frau 15.573
8 Elektroniker/-in 14.673
9 Anlagenmechaniker/-in für Sanitär-, Heizungs- und Klimatechnik 14.301
10 Zahnmedizinischer Fachangestellte/-r 13.476
Quelle: BIBB
400
Nennen Sie 4 verschiedene Formeln/Gesetzmäßigkeiten, die wir im LF1 kennengelernt haben (ohne umzustellen!)
400
Zeichnen Sie einen einfachen Gleichstromkreis mit Bezugspfeilen. Benennen Sie die 4 Elemente, die jeder Stromkreis enthält!
Erzeuger (Quelle), Leiter, Schalter, Verbraucher
400

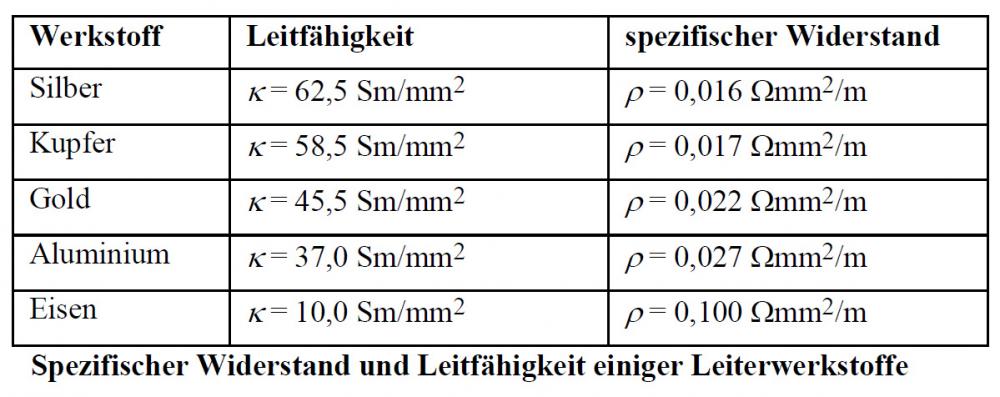

Welcher Stoff hat die beste spezifische Leitfähigkeit?(100Pkt)
Warum verwendet man anstatt des Stoffes Kupfer in Leitungen anstatt(100 Pkt)?
Warum verwendet man anstatt Gold bei Audio Buchsen? (100Pkt)
Warum verwendet man nicht Kupfer in Überlandleitungen? (100 Pkt)
Silber, billiger, Gold oxidiert nicht, zu schwer
400
Nennen Sie eine Anwendung, bei der man 2 Batterien parallel schaltet! (100 Pkt)
Mit welchem Ziel schaltet man 2 Batterien parallel? (100Pkt)
Beschreiben und begründen Sie wie man 2 Batterien parallel schaltet! (300 Pkt)
Starthilfe beim Auto
erhöhter Stromfluss
+ Pol an + Pol, - Pol an - Pol, da sonst Kurzschlussströme zwischen den Batterien fließen
400
Eine Glühlampe nimmt z.B. 60W auf, ein Motor z.B. 4,5kW. Wie viel Watt Leistung nimmt das menschliche Gehirn auf, um unsere Bewegungen zu steuern und Gedanken zu erzeugen und Sinneseindrücke zu verarbeiten?
20W
500
Definieren Sie die elektrische Leistung, ohne die Begriffe Strom und Spannung zu verwenden!
Die elektrische Leistung P ist die verrichtete Arbeit W pro Zeiteinheit t
500
Wie verändert sich der Strom durch R1, wenn R2 überbrückt wird?
sinkt auf 0A, da Iges über die Brücke fließt
500
Die Widerstände sind bei Raumtemperatur so gewählt, dass Uab = 0V beträgt. Steigt, sinkt oder bleibt Uab unverändert, wenn die Temperatur steigt?
Uab= U2 - U4
Steigt die Temperatur, steigt R4, so dass U4 steigt. U2 bleibt unverändert.
Uab sinkt somit ins negative.
500
Fassen Sie die gemischte Schaltung zu einem Ersatzwiderstand zusammen: Welche Widerstände sind in Reihe, welche parallel?
R2 und R3 parallel
Dazu in Reihe die Parallelschaltung aus R1 und R5
R4 wird überbrückt und ist somit für den Ersatzwiderstand irrelevant.
500
Wieviele Werther's Original entspricht dem durchschnittlichen Energieverbrauch eines Deutschen?
1300 kwh= 4.680.000 kJ
1 Werthers Original hat 93 kJ
50.323 Bonbons müsste man zu sich nehmen. (1070 Packungen. Kosten=1702 €. Zum Vgl: 1300 kwh elektrische Energie kostet 624€ [0,48€/kWh])
