Lernfeld 1: Fertigen
von Bauelementen
mit handgeführten Werkzeugen
von Bauelementen
mit handgeführten Werkzeugen
Lernfeld 2:
Fertigen von Bauelementen mit Maschinen
Fertigen von Bauelementen mit Maschinen
Lernfeld 3:
Herstellen von einfachen Baugruppen
Herstellen von einfachen Baugruppen
Lernfeld 4:
Warten technischer Systeme
Warten technischer Systeme
Lernfeld 5:
Fertigen von Einzelteilen mit Werkzeugmaschinen
Fertigen von Einzelteilen mit Werkzeugmaschinen
Lernfeld 6:
Installieren und Inbetrieb-
nehmen steuerungstechnischer Systeme
Installieren und Inbetrieb-
nehmen steuerungstechnischer Systeme
Lernfeld 7:
Montieren von technischen Teilsystemen
Montieren von technischen Teilsystemen
100
Sie wollen ein M6 Gewinde schneiden. Auf welches Maß müssen sie vorbohren? (30 s)
a) 5 mm
b) 5.9 cm
c) 6.1 mm
d) 6 mm
e) 5.9 mm
a) 5 mm
100
Welche Steigung hat ein M5 Gewinde? (30 s)
a) 0,75mm
b) 0,8 mm
c) 1,0 mm
d) 0,5 mm
e) 0,9 mm
b) 0,8 mm
100

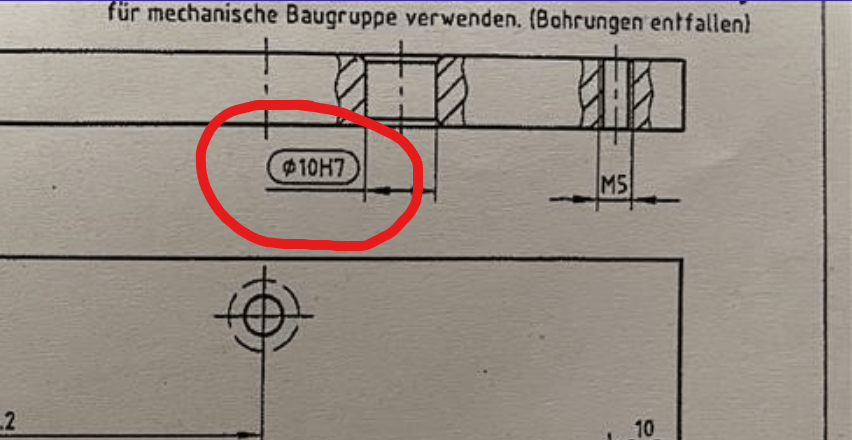

Welche Aussage zu dem markierten Maß ist richtig? (30 s)
a.) Dieses Maß wird vom Kunden besonders beachtet
b.) Nur dieses Maß ist ein Funktionsmaß
c.) Diese Maß ist ein Hilfsmaß
d.) Dieses Maß ist in vereinfachter Form dargestellt
e.) Dieses Maß muss mit einem Feinmessgerät geprüft werden.
a.) Dieses Maß wird vom Kunden besonders beachtet
100
Welcher dieser Schritte ist Bestandteil einer Wartung? (30 s)
a) Auswerten von Fehlern
b) Planen von Instandhaltungsmaßnahmen
c) Schmieren und Ölen
d) Prüfen und Messen
e) Analysieren von Schwachstellen
c) Schmieren und Ölen
100
Bei welchem Glühverfahren wird der Stahl einem mehrtägigen Pendelglühen um 723°C unterzogen? (30 s)
a) Spannungsarmglühen
b) Weichglühen
c) Normalglühen
d) Rekristallisationsglühen
e) Armglühen
b) Weichglühen
100
Was entspricht 5 Bar? (1 min)
a) 5 N/cm2
b) 50 N/mm2
c) 50 N/cm2
d) 10 N/cm2
e) 10 N/m2
c) 50 N/cm2
100
Nennen Sie die drei Passungsarten. (45s)
a) Spielpassung, Untermaßpassung, Übermaßpassung
b) Quetschpassung, Übergangspassung, Untermaßpassung
c) Spielpassung, Gleitpassung, Übermaßpassung
d) Spielpassung, Übermaßpassung, Übergangspassung
d) Spielpassung, Übermaßpassung, Übergangspassung
200
Welcher Messfehler ist ein systematischer Messfehler? (30 s)
a) Messflächen verdreckt
b) Skalenteilungswert ist falsch
c) Im Radius gemessen
d) Unterschiedlicher Messdruck (Messschieber)
e) Schief gemessen
b) Skalenteilungswert ist falsch
200
Sie wollen einen Automatenstahl auf Maß fräsen. Sie wollen die Kopfseite planfräsen. Sie benötigen eine Schnittgeschwindigkeit von 250m/min und verwenden einen Fräser von 20mm Durchmesser. Welche Drehzahl n müssen sie einstellen? (2 min)
a) 3978,8 U/min
b) 2600,3 U/min
c) 397,8 U/min
d) 234,6 U/min
e) 4567,2 U/min
a) 3978,8 U/min
200
Bei der Inbetriebnahme einer mechanischen Baugruppe mit steuerungstechnischer Funktion stellen Sie fest, dass keine Bewegung erfolgt. Welche Maßnahmen ergreifen Sie zur Fehleranalyse? (1 min)
a.) Unter Druck die Pneumatik Leitungen am Zylinder vertauschen
b.) Baugruppe druck- und spannungslos schalten, mechanische Funktion prüfen
c.) Mit einem längeren Schraubendreher die Kolbenstange heraushebeln
d.) Unter Druck nach und nach die Schrauben der Führung lösen
e.) Leitungen von 1B1 und 1B2 ohne Abschalten der Druckversorgung tauschen.
b.) Baugruppe druck- und spannungslos schalten, mechanische Funktion prüfen
200
Wie entsorgt man KSS fachgerecht? (30 s)
a) In den Abfluss Kippen
b) In die Umwelt entsorgen
c) In einen Altöl-Behälter
d) Fachgerecht in die zugeordneten Entsorgungsbehälter
e) Man braucht es nicht zu entsorgen
d) Fachgerecht in die zugeordneten Entsorgungsbehälter
200
Bonus
Das Team welches die Frage ausgewählt hat, bekommt 200 Punkte.
200
Berechnen Sie die Kolbenkraft bei einem doppeltwirkenden Zylinder, die notwendig für das Ausfahren ist. (2 min)
Kolbendurchmesser= 25 mm, pe= 6 Bar, Wirkungsgrad= 0,88
a) 295 N
b) 0,259 kN
c) 26 N
d) 190 N
e) 0,2 kN
b) 0,259 kN
200
Welche der folgenden Aussagen ist korrekt? (45 s)
a) Eine Welle überträgt Drehmomente. Eine Achse ist in der Regel fest gelagert und überträgt keine Drehmomente.
b) Eine Achse überträgt Drehmomente. Eine Welle ist in der Regel fest gelagert und überträgt keine Drehmomente.
c) Eine Achse wird auf Torsion beansprucht, eine Welle auf Biegung.
d) Eine Achse wird mehr belastet als eine Welle.
a) Eine Welle überträgt Drehmomente. Eine Achse ist in der Regel fest gelagert und überträgt keine Drehmomente.
300

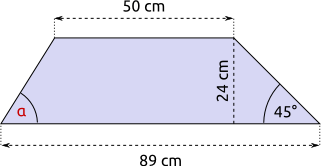

Berechnen sie den Winkel α. (3 min)
a) 49° b) 45° c) 62° d) 58° e)24°
d) 58°
300
Wer wurde 2006 Fußballweltmeister?
Italien
300
Welches Land hat diese Flagge:
Elfenbeinküste
300
Bonus
Das Team welches die Frage ausgewählt hat, bekommt 300 Punkte.
300
Welche Schnittgeschwindigkeit benötigt man zum Längsdrehen eines 11SMn30 mit einem Hartmetallwerkzeug? (90 s)
a) 150 m/min
b) 40 m/min
c) 190 m/min
d) 400 m/min
e) 250 m/min
e) 250m/min
300
Nennen sie zwei Möglichkeiten eine Baugruppe mit steuerungstechnischer Funktion zu lösen, wenn diese beim Betriebszyklus klemmt? (1 min)
1. Anlage drucklos schalten
2. Zylinder entlüften
300

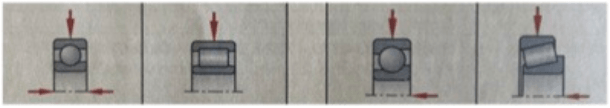

Welche Bezeichnung ist korrekt?
(a-d von links nach rechts) (30 s)
a) Rillenkugellager
b) Nadellager
c) Händelkugellager
d) Zylinderrollenlager
a) Rillenkugellager
400

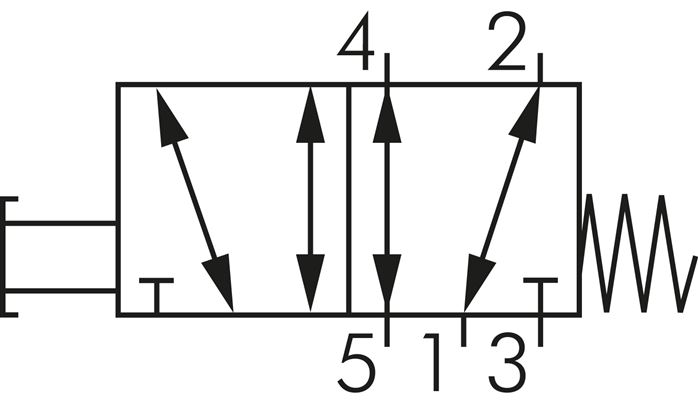

Um welches Ventil handelt es sich? (Vollständige Beschreibung).jpg)
Federrückgestelltes 5/2 Wegeventil mit Taster
500
Nenne die korrekte Unterscheidung der beiden Schaltungen:
Direkte und indirekte Schaltung.
