Strukturperspektive
U r a
TOP MODEL!
TOP MODEL!
Funktionsperspektive
Verhaltensperspektive
100
Diese Perspektive zeigt, wie das System intern aufgebaut ist.
Was ist die Strukturperspektive?
100
Eine vereinfachte, abstrahierte Darstellung der Realität, die bestimmte Aspekte eines Systems sichtbar macht.
Was ist ein Modell?
100
Diese Perspektive zeigt, wann und in welcher Reihenfolge etwas passiert.
Was ist die Funktionsperspektive?
200

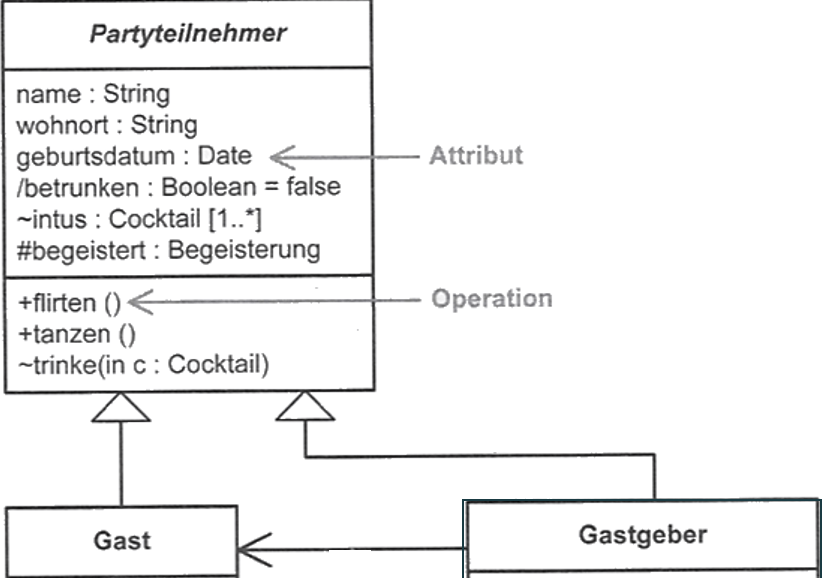

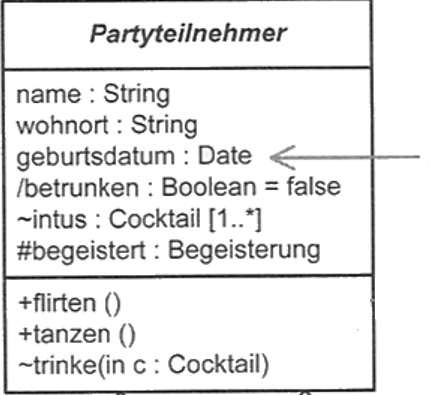

Es steht in der Klasse unter dem Klassennamen und kann z. B. den Datentyp String oder Boolean haben.
Was ist ein Attribut?
200
Ein internationaler Standard, der eine einheitliche Notation zur Darstellung verschiedener Modelltypen in der Software- und Systementwicklung bereitstellt.
Was ist die UML (Unified Modeling Language)?
200
Eine UML-Darstellung, die zeigt, wie Aktivitäten und Aktionen in einem Ablauf nacheinander oder parallel ausgeführt werden.
Was ist ein Aktivitätsdiagramm?
200
Ein UML-Diagramm, das zeigt, welche Zustände ein Objekt einnehmen kann und wie es durch Ereignisse zwischen diesen Zuständen wechselt.
Was ist ein Zustandsdiagramm?
300
Diese Klasse steht "über anderen Klassen" und stellt gemeinsame Eigenschaften und Methoden bereit, die vererbt werden können.
Was ist eine Superklasse?
300
Eine Art Code die ChatGPT & Co. generieren können und aus dem man dann in einem Modelierungstool ein UML Model erzeugen lassen kann.
Was ist PlantUML?
300
Ein gefüllter schwarzer Kreis.
Was ist der Startknoten?
300
Was sind Zustände?
400
Sie zeigt, dass ein Objekt nur als Bestandteil eines anderen Objektes existieren kann und ohne dieses nicht sinnvoll wäre.
Was ist eine Komposition?
400
Die eine beschreibt, welche Symbole in einem Model zulässig sind. Die andere beschreibt, welche Bedeutung die einzelnen Symbole und deren Beziehungen im Modell haben.
Was ist die Syntax und was die Semantik eines Modells?
400
In einem Aktivitätsdiagramm stellen sie Arbeitsschritte dar, die nicht weiter zerlegt werden, zum Beispiel „Tür entriegeln“.
Was sind Aktionen?
400
Diese Elemente verbinden zwei Zustände und geben an, wodurch ein Wechsel ausgelöst wird.
Was sind (Zustands-) Übergänge (Transitions)?
500
Diese Perspektive zeigt, wie das System intern aufgebaut ist;
diese zeigt, was das System tut;
und diese zeigt, wann und in welcher Reihenfolge etwas passiert.
Was ist die Struktur- bzw. Funktions- bzw. Verhaltensperspektive?
500
Diese Linien gliedern ein Aktivitätsdiagramm nach Verantwortungsbereichen bzw. Akteuren, zum Beispiel „Hausbesitzer“, „Sensor“ oder „Externe Datenbank“.
Was sind Aktivitätsbereiche / „Swimlanes“ (Partitionen) im Aktivitätsdiagramm?
500
Ein typischer Auslöser eines Zustandswechsels – zum Beispiel „Alarm wird ausgelöst“.
Was ist ein Ereignis (Trigger)?
