RCD
Schutzmaßnahmen
Pläne
Messungen
Fachwissen
Abkürzung
150
Welche Leiter werden durch den RCD geführt?
L und N
150
Wie hoch ist die zulässige Behrührungsspannung bei Gleichstrom?
120V
150
Zu welcher Gruppe von Schaltern gehören die Installationsschalter?
3
150
Die Abschaltzeit für Stromkreise bis und mit 32 A beträgt maximal:
0,4 sek
150

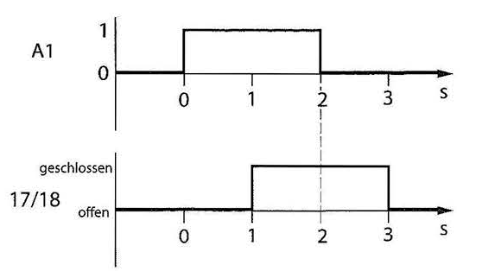

Welches Bauelement der Steuerungstechnik weist den im Diagramm dargestenten Signalverlauf auf?
Ein einschaltverzögertes Zeitrelais
150
Was steht für NYM-J 3x1,5
- N = Normenleitung
- Y = Isolierung der Adern aus PVC
- M = Mantelleitung
- J = mit grün-gelbem Schutzleiter
- 3 = Anzahl der Adern
- 1,5 = Leiterquerschnitt in mm2
200
Ein FI Schalter 40A / 0,03A muss mit welcher Sicherung vorgesichert werden?
25A
200

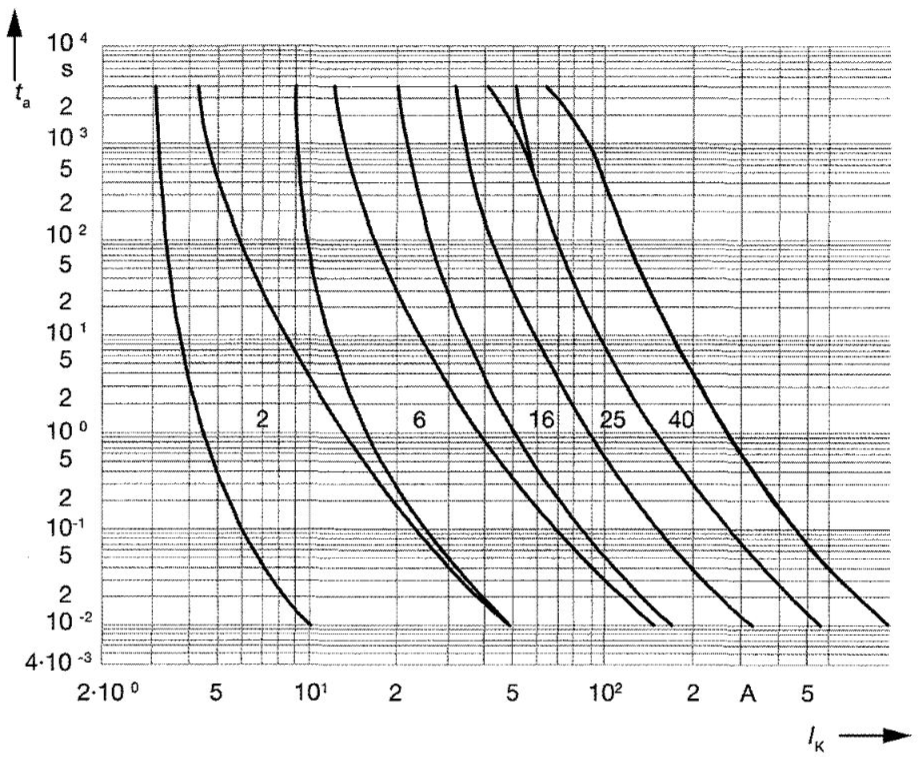

Nach welcher Zeit schmilzt die 6-A-Sicherung, deren Kennlinie das Schaubild zeigt, bei einem Kurzschlussstrom von 20 A spätestens durch?
Etwa nach 30 s
200

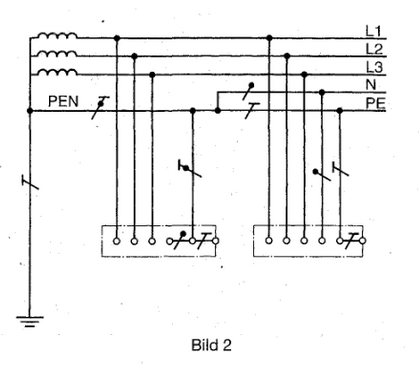

Welcher Leiter des dargestellten Niederspannungs-Drehstromnetzes Ihrer Anlage werden nach DIN VDE 0100 als "aktive Teile" bezeichnet?
Nur die Leiter L1, L1, L3 und N
200
Was ist der maximale Grenzwert bei der Rlow Messung?
bis zu einem Maximalwert von 1,0 Ω
200

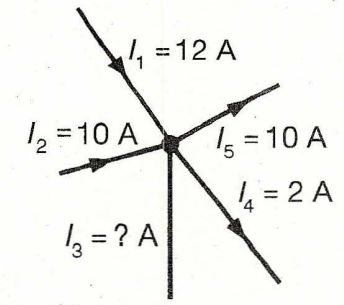

Welcher Strom I3 fließt weg oder hin im Bild?
I3 = 10 A zum Knotenpunkt weg.
200
Wofür steht die Abkürzung: PELV
Protective Extra Low Voltage
250
Was alles wird laut DIN VDE 100 Teil 600 bei der sogenannten ‚RCD-Messung‘ überprüft?
- Auslösezeit (bei festem Differenzfehlerstrom)
- Auftretende Berührungsspannung gegen Erde bei der Messung
- Auslösestrom (bei ansteigendem Strom/ Rampentest)
250

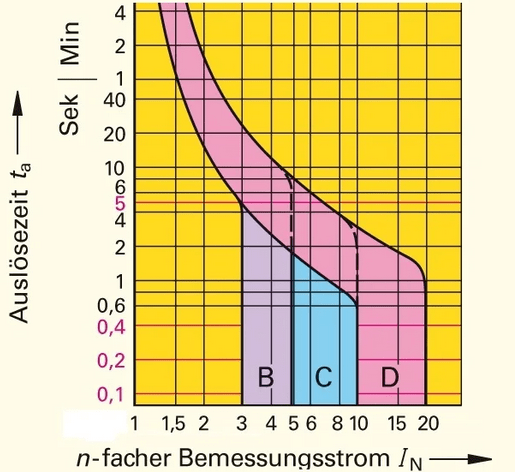

Nach welcher Zeit löst ein LS-Schalter bei doppeltem Bemessungsstrom sicher aus
ca. 90 s oder ca. 1min30
250

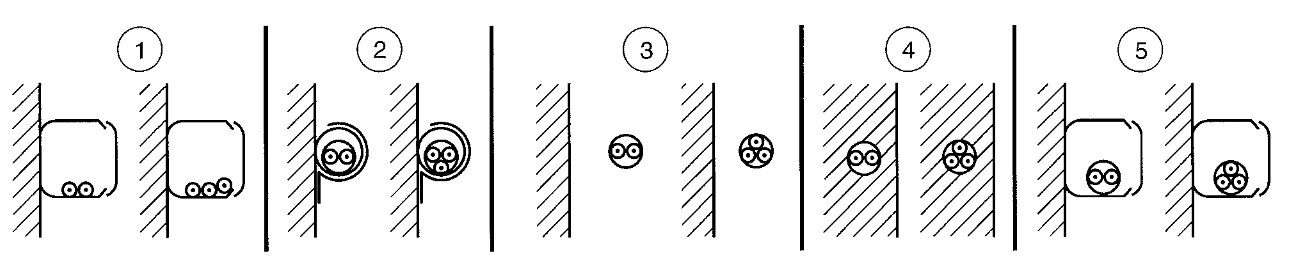

Für die Installation der Beleuchtung müssen Sie die
Verlegeart festlegen. Welche der skizzierten Verlegearten entspricht der Verlegeart C
4
250

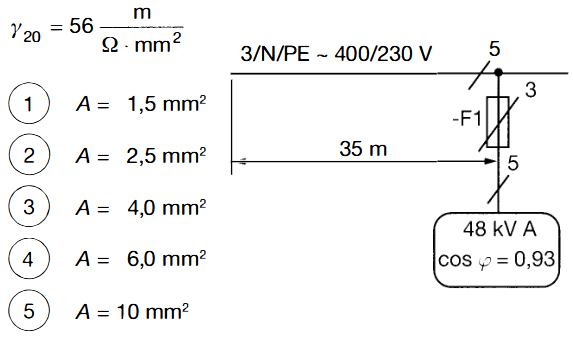

Die Brennofenanlage hat eine Anschlussleistung von
48 kVA.
Wie groß muss der Leiterquerschnitt A (in mm2)
der Zuleitung mindestens sein, damit der zulässige Spannungstall von 3,0 % nicht überschritten wird?
6 mm2
250

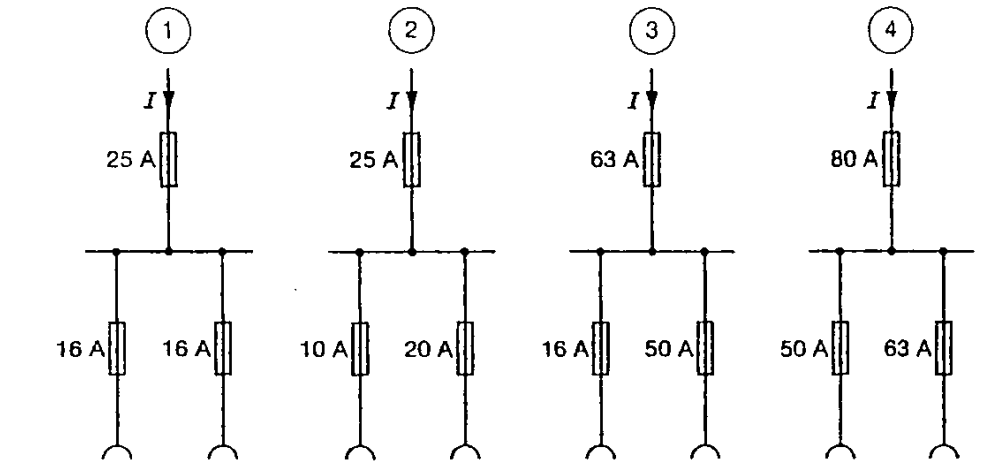

In welchem Teilübersichtsschaltplan der Anlage wird Selektivität erreicht?
Teilübersichtsschaltplan 1
250
Wofür steht die Abkürzung: SELV?
Safety Extra Low Voltage
300

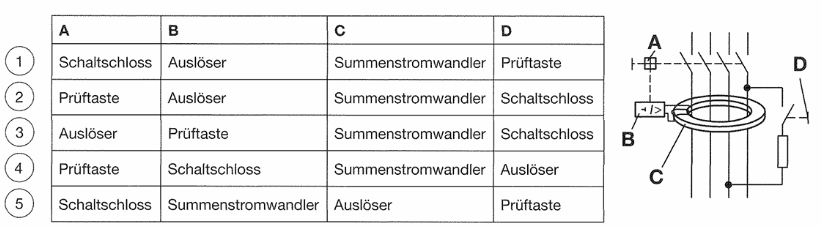

Im Bild ist das Prinzipschaltbild einer RCD dargestellt.
In welcher Auswahlantwort sind die Baugruppen A bis D den Bezeichnungen richtig zugeordnet?
1
300
Welche 3 Maßnahmen gehören zum Basisschutz?
Isolierung, Abdeckung, Abstand
300
Was sind Installationszonen?
Bereiche, in denen Leitungen verlegt werden sollten.
300

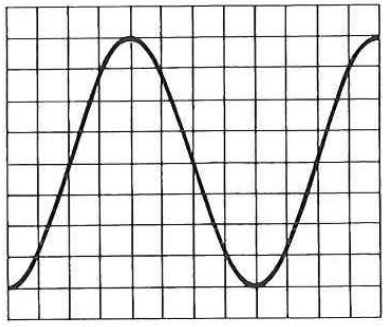

Auf dem Schirm eines Oszilloskops ist die unten stehende Kurve sichtbar. Eingestellt sind für die X-Achse 20 uS/Teilung und für die V-Achse 50 mV/Teilung. Wie groß ist der Effektivwert U (in mV) der dargestellten Spannung?
U = 141 mV
300
Welche Leistung lässt sich in der dargestellten Schaltung aus den gemessenen Strom?und Spannungswerten rechnerisch ermitteln?
Die Scheinleistung
300
Wofür steht die Abkürzung: VDE?
Verband der Elektrotechnik, Elektronik und Informationstechnik
350

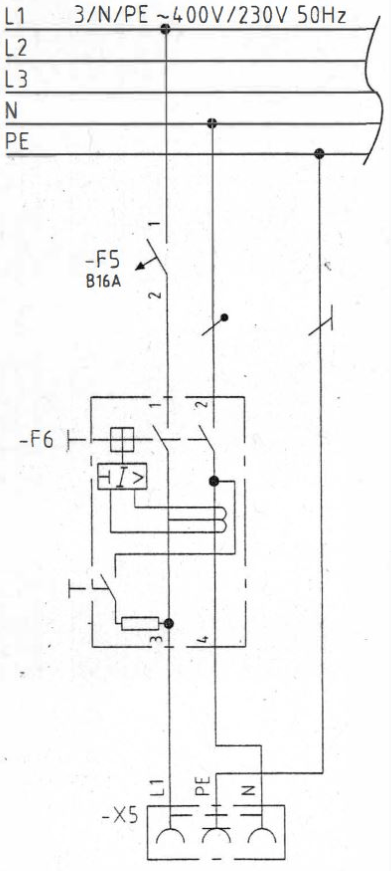

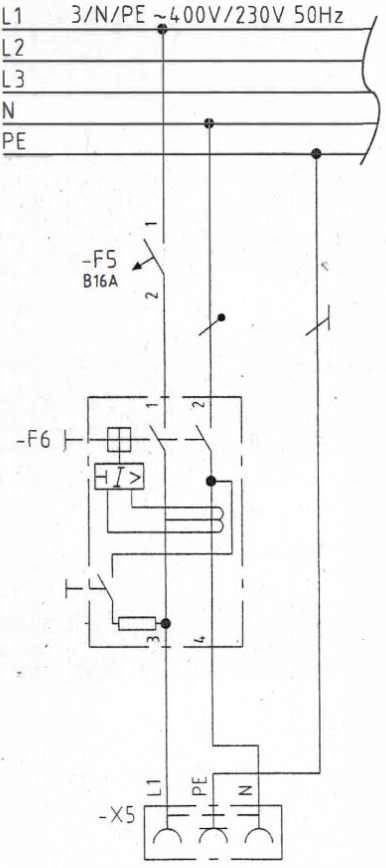

Warum muss in die Zuteilung zur Steckdose -X5 neben einer Pulsstromsensitiven RCD ein LS-Schalter eingebaut werden?
Die RCD schaltet bei einem Kurzschluss zwischen L1 und N nicht ab.
350
In einem TN-C-S-Netz (400/ 230 V) wird in einem Stromkreis mit Steckdosen bis 16 A eine Überstrom-Schutzeinrichtung als Schutzmaßnahme gegen gefährliche Körperströme bei indirektem Berühren eingesetzt. Nach welcher Zeit muss ein Außenleiter bei einem Körperschluss spätestens unterbrochen werden?
nach 0,4s oder 400ms
350

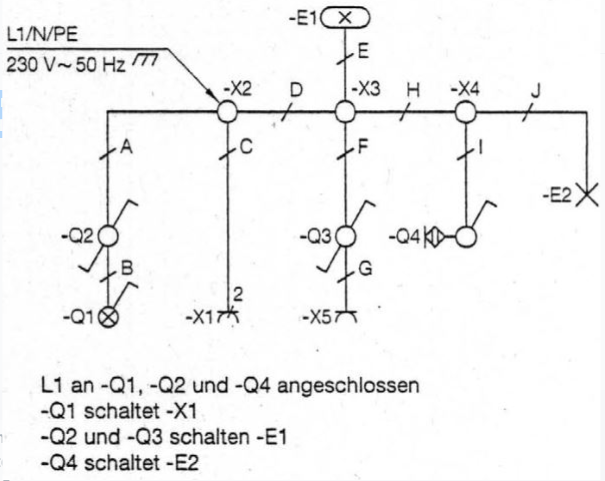

Der dargestellte Übersichtsschaltplan zeigt den erweiterten Werkstattraum einer Anlage. Wie viele Adern müssen die mit (F) und (H) gekennzeichneten Leitungen mindestens haben?
F = 6 Adern und H = 3 Adern
350

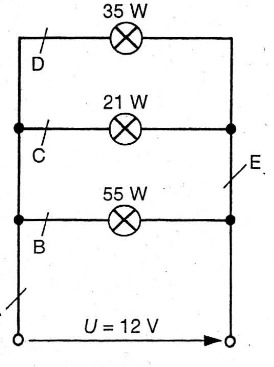

ln der Schaltung sind drei Glühlampen mit verschiedener Leistung parallel geschaltet An welcher Stelle der Schaltung fließt der kleinste Strom? (Bei A, B, C, D oder E)
C
350

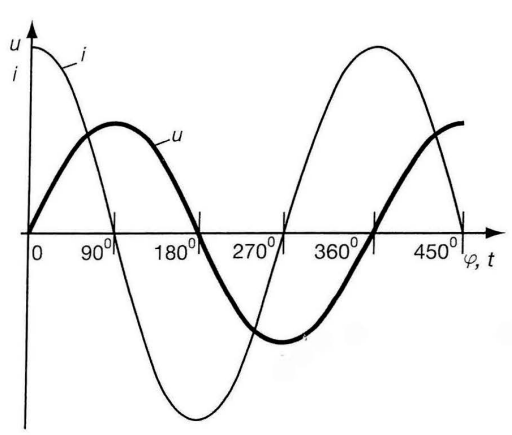

Welches Bauteil ist im Liniendiagramm dargestellt?
Idealer Kondensator
350
Wofür steht die Abkürzung: TAB?
Technische Anschlussbedingungen
400
Die Schaltschranksteckdose -X5 ist mit einem LS-Schalter abgesichert. Wie hoch darf die maximale Gesamtleistung P(KW) sein, die an der Schaltschrankteckdose angeschlossen werden darf?
3,68 kW
400

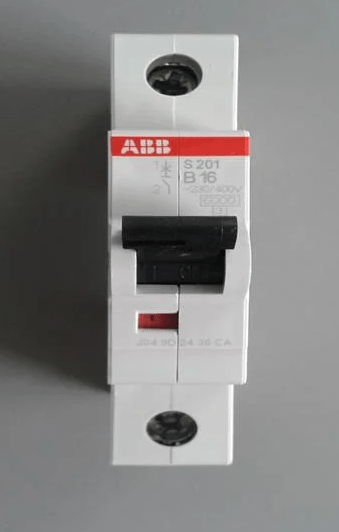

Bei welcher Stromstärke muss der Leitungsschutzschalter (C16A) spätestens (sicher) auslösen?
160A
400

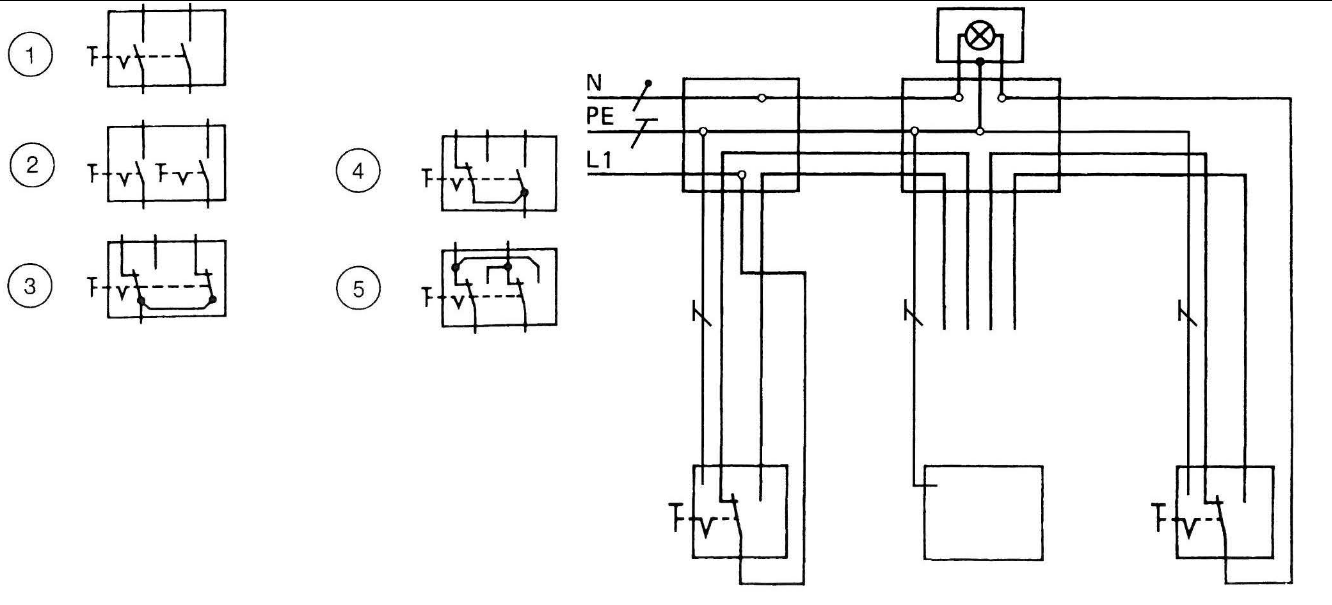

Der Schaltplan der Kreuzschaltung ist zu ergänzen.
Welches Schaltzeichen muss für den fehlenden
Kreuzschalter eingesetzt werden?
5
400
Welchen Auslösestrom hat ein Hauptschalter?
Keinen (hat nur einen max. Betriebsstrom IB), kann nur per Hand geschaltet werden
400
Wie groß ist der Gesamtwirkungsgrad des symbolisierten Maschinensatzes der Misch?anlage?
0,28
400
Wofür steht die Abkürzung: BGHM?
Berufsgenossenschaft Holz und Metall
450

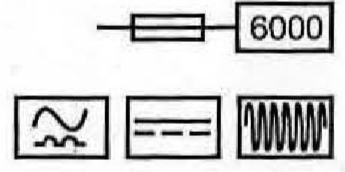

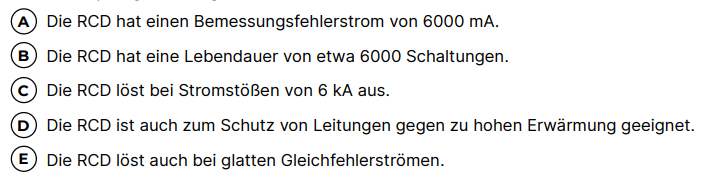

Eine FI-Schalter (RCD) ist mit den abgebildeten Symbolen gekennzeichnet. Welche Behauptung ist richtig?
E) Die RCD löst auch bei glatten Gleichfehlerströmen.
450
Welchen Auslösestrom hat ein Hauptschalter?
Ein Hauptschalter hat keinen Auslösestrom.
450

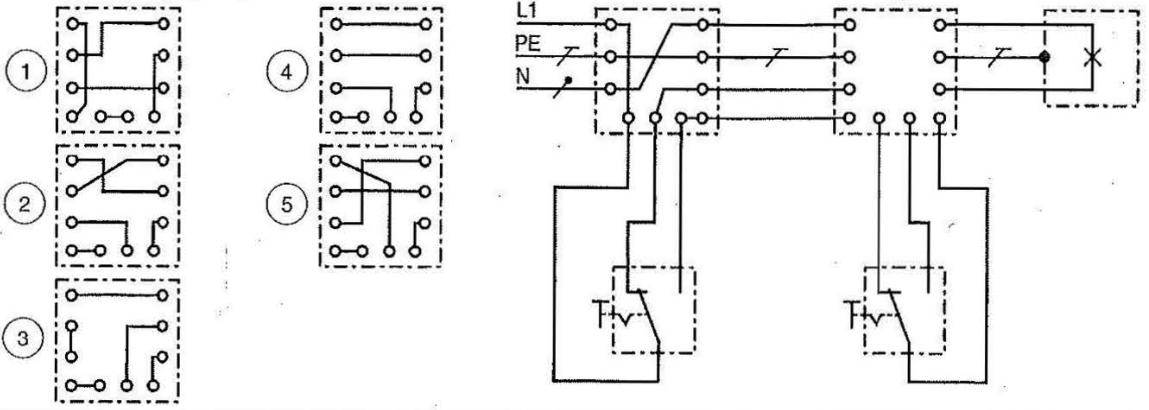

ln der dargestellten Wechselschaltung ist die Abzweigdose (A) zu schalten.
ln welcher Abzweigdose sind die Verbindungen richtig hergestellt?
Die Abzweigdose 4
450

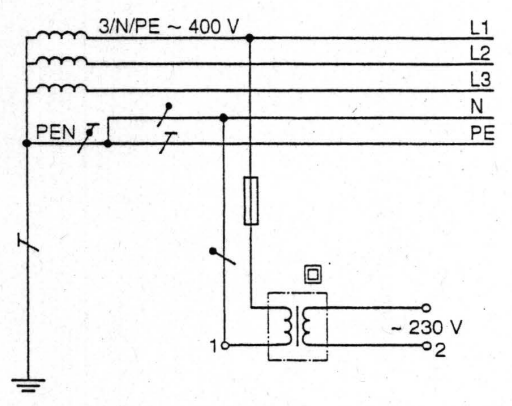

In der Werkstatt Ihrer Anlage ist ein Arbeitsplatz entspre?chend dem abgebildeten Schaltplan aufgebaut. Wie groß ist theoretisch die Spannung, die zwischen den Punkten 1 und 2 gemessen werden könnte?
0V
450
Sie sollen einen neuen Sägemotor bestellen.
Welche Schutzart müssen Sie mindestens wählen, damit keine schädlichen Staubablagerungen im Motor auftreten können?
IP 54
450
Wofür steht die Abkürzung: DGUV?
Deutsche Gesetzliche Unfallversicherung
500
Durch einen Sensor fließt ein Strom von 20 mA.
Die Spannungsversorgung ist 5 m entfernt.
Der Leitungsquerschnitt beträgt 0,1 mm2.
Wie hoch ist der Spannungsfall (in V) auf der Leitung?
Elektrische Leifähigkeit des Leiters: 58 Ohm.m/mm2
0,172V
500

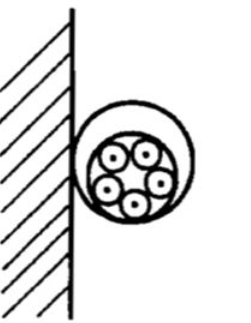

Wie groß ist die Strombelasbarkeit einer Mantelleitung mit drei belasteten Adern und einem Querschnitt von 6 mm², wenn sie wie skizziert, verlegt wird? (Umgebungstemperatur: 30°C)
Umgebungstemperatur: 30°C
34A
500

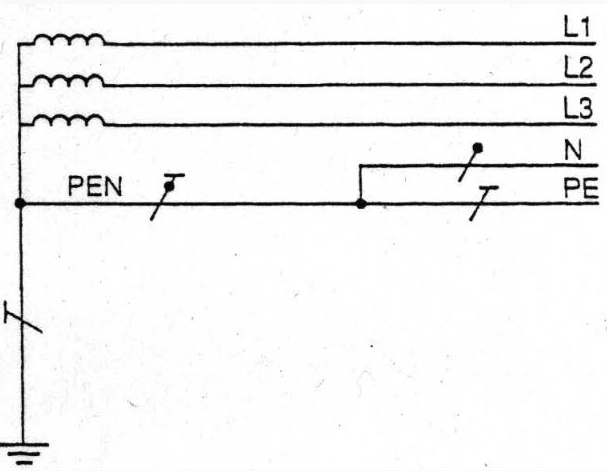

Wie nennt man das Netzsystem auf dem folgendem Bild?
TN-C-S-Netzsystem
500
ln der Anlage berührt ein Kollege einen Außenleiter (230/400 V).
Sein Körperwiderstand beträgt in diesem Augenblick 1 kOhm und der Übergangswiderstand zur Erde 2 kOhm.
Wie hoch ist die Berührungsspannung Ub (in V)?
76,7V
500
Eine 90 cm lange Kupfer-Sammelschiene hat die Maße
4 cm x 0,6 cm und einen Bemessungsstrom von 520 A. Wie hoch ist die Stromdichte J (in A/mm2) im Bemessungsbetrieb?
J = 2,17 A/mm2
500
Was steht für RCBO?
Residual Current Operated Circuit Breaker with Overcurrent Protection
